মৌলিক তথ্য
নাম: চারটি বীমার কাস্টিং সেতু / ওভারহেড কপিকল
মডেল না: YZS
প্রকার: ধাতুবিশেষ
উত্তোলন ক্যাপাসিটি: 75 / ২0 ~ 160/40 টা
উচ্চতা উচ্চতা: 20-22m
স্প্যান: 16২২ মি
কর্মরত গ্রেড: A6 / A7 / A8
ওভারলোড সুরক্ষা: অন্তর্ভুক্ত
সীমিত সুইচ: অন্তর্ভুক্ত
কন্ট্রোল স্টিপ: কেবিন / রিমোট কন্ট্রোল / ওয়্যারলেস কন্ট্রোল
গ্যারান্টি পিরিয়ড: 12 মাস
শক্তি উত্স: বৈদ্যুতিক
পরিবহন প্যাকেজ: কাঠের কেস, নগ্ন
স্পেসিফিকেশন: ISO / FEM স্ট্যান্ডার্ড
মূল: Xinxiang, চীন
পণ্যের বর্ণনা

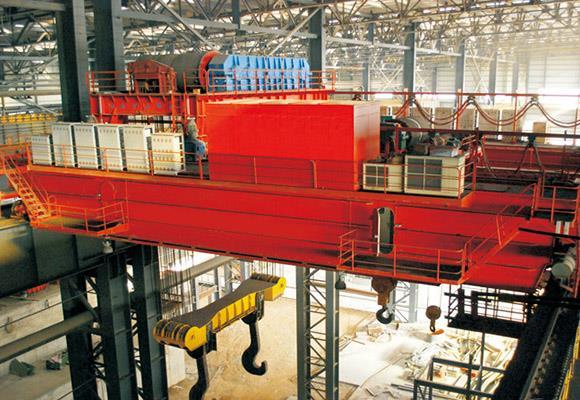

কাস্টিং সেতু কপিকল মূলত সেতু, কাঁকড়া, সংযোগ প্রবাহ, ট্রলি পদ্ধতি এবং বৈদ্যুতিক অংশ গঠিত হয়। প্রধান হুক আস্তাকুঁড়ে-স্পেসিং কানেক্টিং ট্র্যাকসকে কাজে লাগায় যেমন লোড হ্যান্ডলিং ডিভাইসটি ইস্পাত কাদামাটি ফাঁক দিয়ে এবং আচ্ছাদিত হুক একসঙ্গে গলিত ইস্পাত স্ল্যাব ঢোকানো এবং অন্যান্য অক্জিলিয়ারী উত্তোলনের জন্য প্রধান হুকের সাথে কনসার্টে কাজ করে।
গল্ডার মধ্যে ট্রলি প্রবর্তন প্রক্রিয়া এবং প্রধান বৈদ্যুতিক সরঞ্জাম ইনস্টল করা হয়। গার্ডার এর বৈদ্যুতিক প্যানেল কক্ষ তাপ নিরোধক জন্য শিলা উল কর্ম, এবং ভিতরে একটি বায়ু কুলার আছে। ধাতু স্ট্রাকচারাল সদস্যদের জন্য গলিত ইস্পাত তাপ বিকিরণ কমাতে, গার্ডার নীচের অংশে স্প্যান দিক বরাবর একটি তাপ চকচকে সেট করা হয়।
YZS টাইপ ওভারহেড কপিকল নিরাপত্তা বৈশিষ্ট্য
1. ওভারলোড সুরক্ষা ডিভাইস
2. শীর্ষ মানের দীর্ঘ সময় ভারবহন polyurethane উপকরণ বাফার
3. কপিকল ভ্রমণ সীমা সুইচ
4. ভোল্টেজ নিম্ন সুরক্ষা ফাংশন
5. জরুরী স্টপ সিস্টেম
6. উচ্চতা সীমা ডিভাইস উদ্ধরণ
ওভারহেড কাস্টিং ক্রেন অংশ
1. প্রধান গেরার্ড
এতে গার্ডার বক্স, প্ল্যাটফর্ম, প্যান্টোগ্রাফ এবং ট্রলি রেললাইন রয়েছে। এটি শট বিস্ফোরণ এবং উচ্চ মানের পেইন্টিং, ভাল-নির্বাচিত ইস্পাত প্লেট, উন্নত ঢালাই প্রযুক্তি এবং সরঞ্জাম প্রযোজ্য।
2.Trolley
এটি মোটর, reducer, ব্রেক, ট্রলিবি ফ্রেম, ড্রাম, হুক, কল্লি ইত্যাদি নিয়ে গঠিত। ট্রলিটিটি উদ্ধরণ প্রক্রিয়া এবং ক্রস ভ্রমণ প্রক্রিয়া অন্তর্ভুক্ত করে। ট্রলিটি কঠোরভাবে অ্যাপ্লিকেশন এবং কাজের পরিবেশ অনুযায়ী ডিজাইন করা হয়।
3. শেষ বীম
এটা দীর্ঘ ভ্রমণ প্রক্রিয়া হিসাবে কাজ করে এবং মরীচি, চাকা, মোটর, reducer, ব্রেক এবং অন্যান্য অংশগুলির সাথে সংযুক্ত। ইস্পাত প্লেট শট বিস্ফোরণ, উচ্চ মানের পেইন্টিং এবং উপাদান দত্তক গ্রহণ। শেষ মরীচিকা beams বহন হয়।
4. ইলেকট্রিক অংশ
আমরা বৃষ্টি কভার সঙ্গে উচ্চ মানের বৈদ্যুতিক অংশ নির্বাচন করুন। বিদ্যুত সরবরাহ কন্ডাকটর বার হয়। আমরা ইলেকট্রিক অংশগুলির শীর্ষ ব্র্যান্ডের প্রস্তাব দিতে পারি, যেমন: সিমেন্স।
কর্মশালা প্রদর্শন
| 75/20-160/40 ইয়িজেড টাইপ চার বিম কাস্ট ব্রিজ ক্রেন | |||||||
| উত্তোলন ক্ষমতা | প্রাথমিক হ্যান্ডকার্ট | টি | 75 | 100 | 140 | 160 | |
| দ্বিতীয় হ্যান্ডকার্ট | 20 | 30 | 40 | 40 | |||
| কর্মের শ্রেনী | থেকে A6 | থেকে A6 | A7 | থেকে A6 | |||
| বিঘত | মি | 22 (18.6) | 16 | 18 | 22 | ||
| উচ্চতা উত্তোলন | প্রাথমিক হ্যান্ডকার্ট | মি | 20 | 18 | 20 | 20 | |
| দ্বিতীয় হ্যান্ডকার্ট | 22 | 19 | 22 | 22 | |||
| গতি | উদ্ধরণ | প্রাথমিক হ্যান্ডকার্ট | মিঃ / মিনিট | 12,99 (8,41) | 7,54 | 6.13 | 6,24 |
| দ্বিতীয় হ্যান্ডকার্ট | 21,16 (18,58) | 8,93 | 9,54 | 9.59 | |||
| travling | প্রাথমিক হ্যান্ডকার্ট | 41,9 | 35,08 | 34.5 | 36,52 | ||
| দ্বিতীয় হ্যান্ডকার্ট | 44.18 | 42,44 | 39 | 38.5 | |||
| কার্ট | 115 (76.7) | 76,99 | 77,3 | 86,17 | |||
| ওজন | প্রাথমিক হ্যান্ডকার্ট | 60 (58) | 66 | 79.4 | 79,95 | ||
| দ্বিতীয় হ্যান্ডকার্ট | 8.4 | 10.25 | 15,97 | 15,55 | |||
| সম্পূর্ণ ওজন | 176 | 173 | 213 | 236 | |||
| সর্বোচ্চ চাকা লোড | KN | 500 (460) | 520 | 530 | 365 | ||
| ইস্পাত ট্র্যাক সুপারিশ | QU120 | QU120 | QU120 | QU120 | |||
| শক্তির উৎস | 380 ডি 50HZ 3-ফেজ এসি | 380 ডি 50HZ 3-ফেজ এসি | 380 ডি 50HZ 3-ফেজ এসি | 380 ডি 50HZ 3-ফেজ এসি | |||
কাজের শর্ত
1. কর্মরত তাপমাত্রা: -10 ~ + 60 ° সে,
2. তাপমাত্রা + 50 ডিগ্রি সেলসিয়াস যখন আপেক্ষিক আর্দ্রতা 50% এর বেশি হয়;
3. ওয়ার্ক ক্লাস: এ 6 / এ 7
4. শক্তি উত্স: 3ph, 380V, 50HZ বা গ্রাহকের প্রয়োজন অনুযায়ী।
পরে বিক্রয় সেবা
1. ক্রেন চলমান থেকে পুরো মেশিনের জন্য এক বছরের ওয়ারেন্টি
2. বিনামূল্যে খুচরা যন্ত্রাংশ প্রদান
3. ওয়ারেন্টির মেয়াদ উত্তীর্ণ হওয়ার সময় নিম্নমুখী রক্ষণাবেক্ষণের জন্য
4. এক্সক্লুসিভ ইঞ্জিনিয়ার কোনও সময় সমর্থন
5. আমরা শেষ ব্যবহারকারীদের বিনামূল্যে প্রশিক্ষণ প্রদান করতে পারি
নীচের বিস্তারিত তথ্য সঙ্গে আপনার জিজ্ঞাসা প্রাপ্ত করার জন্য উন্মুখ:
1. লিফটিং ক্ষমতা
2. স্প্যান (কেন্দ্র থেকে রেল কেন্দ্র)
3. প্রয়োজনীয় উত্তোলন উচ্চতা (হুক থেকে মাটিতে)
4. কপিকল ভ্রমণ দৈর্ঘ্য
5. কপিকল দ্বারা উত্থাপিত হবে কি
6. কপিকল এবং ফিতে আন্দোলন গতি (মি / মিনিট)
7. রেল দৈর্ঘ্য এবং উচ্চতা।
8. একক গতি বা উদ্ধরণ এবং ভ্রমণের জন্য ডবল গতি?
9. ড্রাইভার cabine নিয়ন্ত্রণ বা দুল নিয়ন্ত্রণ?
10. প্রতিদিন কত ঘন্টা কাজ করে?
11. শক্তি উৎস: 380v, 50Hz, 3phase বা অন্যান্য?
