মৌলিক তথ্য

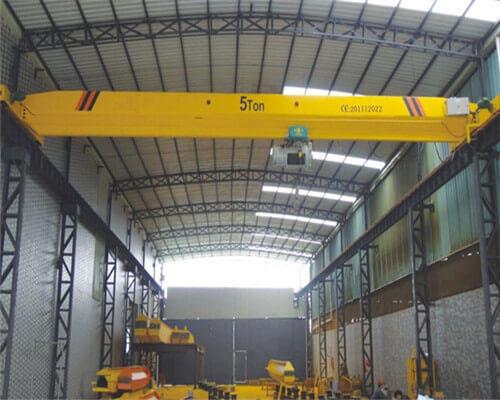

নাম: 5 টন একক গের্দার ওভারহেড কপিকল বৈদ্যুতিক উত্তোলন সঙ্গে
মডেল না: এলডিএ
টাইপ: একক গার্ডার কপিকল
সর্বোচ্চ। লোডিং লোড: 5ton
রেট লোডিং ক্যাপাসিটি: 0.5-32 টি
সর্বোচ্চ। উচ্চতা উচ্চতা: 30 মি
স্প্যান: 7.5 মি -31.5 মি
চালিত গতি: 8 / 0.8 (7 / 0.7) এম / মিনিট
ভ্রমণ গতি: 20/30 এম / মিনিট
ওয়ার্কিং ডিউটি: A3-A5
অ্যাপ্লিকেশন: নির্মাণ ব্যবহার
শক্তি উত্স: বৈদ্যুতিক
মুভিং প্রকার: চাকা
পরিবহন প্যাকেজ: কাগজ বাক্স এবং কাঠের কেস
স্পেসিফিকেশন: CCC, ISO9001
মূল: Xinxiang, হেনান, চীন
পণ্যের বর্ণনা
পণ্যের তথ্য
এলডি মডেল একক বিমা মোটর কপিকল উন্নত এবং এলডিএ মডেলের ভিত্তিতে ডিজাইন করা হয়। এটি একটি সম্পূর্ণ হিসাবে আরো যুক্তিসঙ্গত গঠন এবং উচ্চ শক্তি ইস্পাত দ্বারা চিহ্নিত করা হয়। সিডিআই মডেলের সাথে একসঙ্গে ব্যবহৃত, একটি সম্পূর্ণ সেট হিসাবে MDι মডেল বৈদ্যুতিক উত্তোলন, এটি 1 থেকে 10 টন একটি ক্ষমতা সঙ্গে হালকা দায়িত্ব কপিকল। স্প্যান 7.5-22.5 মি। ওয়ার্কিং গ্রেড A3-A5 কার্যরত তাপমাত্রা -25 থেকে 40
এই পণ্য ব্যাপকভাবে উদ্ভিদ, গুদাম, পণ্য স্টক পণ্য লিফট ব্যবহৃত হয়। এটি জ্বলন্ত, বিস্ফোরক বা ক্ষয়কারী পরিবেশে সরঞ্জাম ব্যবহার করার জন্য নিষিদ্ধ।
এই পণ্যের দুটি কার্যক্ষম পদ্ধতি, মাটি বা অপারেশন রুম যা খোলা মডেল এবং বন্ধ মডেল আছে এবং বাস্তব পরিস্থিতি অনুযায়ী বাম বা ডান দিকে ইনস্টল করা যাবে। এবং গেট প্রবেশ করার দিকটি দুটি ফর্ম, সাইডওয়ে এবং ব্যবহারকারীদের সন্তুষ্ট করার জন্য শেষ হয়, বিভিন্ন শর্তের অধীনে পছন্দ।
উপাদান
মরীচি | প্রধান গার্ডার, শেষ ক্যারিয়ার, বক্স প্লেট নকশা / ঘূর্ণিত বিভাগ থেকে নির্মিত ক্র্যাব ফ্রেম। যদি সেতু এবং শেষ ক্যারিয়ারের সমস্ত টুপি ঢালাইয়ের জয়েন্টগুলোতে 100% রেড্রাফোগ্রাফিকের প্রয়োজন হয় তবে সরবরাহ করা যাবে। |
| বৈদ্যুতিক অংশ | স্নেইডার ব্র্যান্ড / ডি কে 1 ব্র্যান্ড |
| মটরস | প্রায়শই শুরু, বিপরীত এবং ব্রেকিং, ধুলো প্রমাণ নির্মাণ পাদদেশ / চক্রের উন্নত পার্শ্ব TESC / TEFC, Sq। ইন্টিগ্রেটেড সুরক্ষা ব্রেক, নিরোধক শ্রেণী FH, উত্তোলনের জন্য IP54 সুরক্ষা, সিটি ও এলটি গতির সঙ্গে খাঁচা মোটর। গুম্বজ খাঁজ প্রজন্মের কৌঁসুলি কারিগরি মটর মোটরসাইকেল, মোটরসাইকেল ও অন্যান্য যানবাহন প্রপার্টি |
| ব্রেক | স্বাধীন হাইড্রোলিক ব্রেক কানেক্টর রটার টাইপ বা "নিরাপদ ফেইল" কর্মের প্রকার ইলেক্ট্রো-হাইড্রোলিক ড্রাম / ডিস্ক ব্রেকগুলি যেকোনো মুহূর্তে বিদ্যুৎ সরবরাহ বন্ধ হয়ে যাওয়ার সাথে সাথে প্রক্রিয়াটি বন্ধ হয়ে যায়। |
| গিয়ার বক্স | সঠিক হব কাটা হেক্টর / স্পার গিয়ারস এবং কংক্রিট থাকার পিনিংস 250 থেকে 350 BHN কার্বন খাদ ইস্পাত, মসৃণ অপারেশন এবং দীর্ঘ জীবন থেকে তৈরি, SEW / ABB ব্র্যান্ড উচ্চ মানের গিয়ার বক্স |
| বৈদ্যুতিক প্যানেল | মডুলার নকশা, ইনস্টল এবং বজায় রাখার জন্য আরাম, নির্ভরযোগ্য অপারেশন, কম সার্কিটের ফেইস, ডালাকেড ওয়্যারিং এবং কম্প্যাক্ট টার্মিনাল। ওভারলোডিং প্রতিরোধ করার জন্য মোটর ওভারলোড সুরক্ষা যদি কেবিন কন্ট্রোল, এটি এয়ার কন্ডিশনার এবং সহজ এবং conveniet নিয়ন্ত্রণ প্যানেল দিয়ে সজ্জিত করা যাবে। |
| সীমা স্যুইচ করুন | ওভার ওভার ওভার ওভার ওভার: শট, নিয়মিত টাইপ সিটি উভয় দিকের লিস্টের জন্য দুটি উপায় লিভার প্রকার এবং স্বল্পকৃত লেনদেনের উভয় দিকই। স্টপের জন্য স্যাফেট সীমা সুইচগুলি সমস্ত গতিতে ভ্রমণের জন্য প্রতিরোধ করা হবে |
| কন্ট্রোল প্যানেল | কেবিন কন্ট্রোলের পাশাপাশি চালু, অফ, ইউপি, ডাউন, ফরওয়ার্ড, বিপরীত, বাম, রাইট, ব্রিজ লাইট ও ইমারজেন্সি স্টপের জন্য পুশ বোতাম সহ মাস্টার কনট্রোলারের মাধ্যমে। ব্রিজ গের্দারের শেষে ঝুলন্ত নিরাপদ ভোল্টেজ 36 ভোল্টস। অপারেটিং সিস্টেমের ফাঁকা ফাঁক দিয়ে বাতাসের ভাঙ্গন, প্যাচ ডাউন ট্রান্সফরমার, রিলে ইত্যাদি থাকা উচিত। সার্কিট ডায়াগ্রাম অনুযায়ী তারের / তারের সংখ্যা গণনা করা উচিত। সার্কিট ডায়াগ্রাম প্যাটার্নের ভেতরের ভেতরে ঢোকানো শীট দিয়ে আচ্ছাদিত। |
প্রযুক্তিগত তথ্য
| উত্তোলন ক্ষমতা (টি) | 1,2,3,5,10T | 16,20T | ||||||||||
| স্প্যানের (এম) | 7.5-22.5M | |||||||||||
| কপিকল ভ্রমণ প্রক্রিয়া | ভ্রমণের গতি (মি / মি) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Reducer অনুপাত | 58,78 | 39,38 | 26,36 | 19,37 | 15,88 | 58,78 | 39,38 | 26,36 | 19,37 | 15,88 | ||
| মোটর | মডেল | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S -4 | |||||||
| শক্তি (kw) | 2 × 0.8 | 2 × 1.5 | 1.5 × 2 | 2.2 × 2 | ||||||||
| ঘূর্ণন (মি / মি) | 1380 | 1380 | ||||||||||
| উত্তোলন প্রক্রিয়া | বৈদ্যুতিক উত্তোলন মডেল | CD1 / MD1 | MD1 / হাইকোর্টের | |||||||||
| (বৈদ্যুতিক উত্তোলন) এবং বৈদ্যুতিক উত্তোলন ভ্রমণ প্রক্রিয়া | উত্তোলন গতি (মি / মি) | 8,8 / 0.8 7,7 / 0.7 | 3.5 3.5 / 0.35 | |||||||||
| উচ্চতা উত্তোলন (মি) | 6, 9, 1২, 18, ২4, 30 | 12,18,24,30 | ||||||||||
| ভ্রমণের গতি (মি / মি) | 20 (30) | 20 (30) | ||||||||||
| মোটর | মোমবাতি জখম - খাঁচা টাইপ | মোমবাতি জখম - খাঁচা টাইপ | ||||||||||
| কাজের দায়িত্ব | A3 তে-A5 | |||||||||||
| পাওয়ার সাপ্লাই | 380V 50HZ তিন ফেজ | |||||||||||
| চাকা ব্যাস | 270mm | 370mm | ||||||||||
| প্রান্তের প্রস্থ | 37-70mm | 37-70mm | ||||||||||
সুবিধা:
1)। প্রতিযোগী মূল্য সঙ্গে প্রথম শ্রেণীর মানের
2)। কম্প্যাক্ট ডিজাইন, কাজের এলাকার আকারের অনুকূল ব্যবহার
3)। যুক্তিসঙ্গত কাঠামো, অনুকূল কর্মক্ষমতা
4)। সহজে লোড নিয়ন্ত্রণ এবং লোড ঠিক ঠিক অবস্থান
5)। মসৃণ শুরু এবং বন্ধ
6)। সুপারহিট এবং নির্ভরযোগ্যতা
7)। নিম্ন গোলমরিচ, প্রশস্ত কেবিন এবং ভাল দেখুন
8)। নূন্যতম এবং সহজ রক্ষণাবেক্ষণ, অংশ এবং উপাদান জন্য চমৎকার বিনিময়তা
9)। বিদ্যুতের বিশেষ উল্লেখগুলি সংরক্ষণ করে
10)। আপনার কপিকল এবং উত্তোলন প্রয়োজনের জন্য "এক-স্টপ শপিং"
নিরাপত্তা বৈশিষ্ট্য:
1. ওভারলোড সুরক্ষা: যদি উপাদানটি ক্ষমতার উপর থাকে তবে কপিকল সুরক্ষাটির জন্য একটি তীক্ষ্ণ সতর্কতা দেবে।
2. জরুরী ব্রেক: অপারেশন স্টাফ কিছু জরুরী অবস্থা সম্মুখীন হলে, আমরা সম্পর্কিত ধন সংরক্ষণ করতে জরুরী ব্রেক সিস্টেম শুরু করতে পারে।
3. কন্ট্রোল পদ্ধতি: অপারেশন কর্মীদের কোন ক্ষতি এড়াতে রুম নিয়ন্ত্রণ বা রিমোট কন্ট্রোল
4. প্রধান উত্তোলন মোটর: তাপ সুরক্ষা এবং মুদ্রা সুরক্ষা সঙ্গে।
5. লচ সঙ্গে হুক্স
6. রাবার বাফার
7. সুরক্ষা মৃত্তিকা
8. কপিকল সুইচ এবং ভ্রমণ শেষ সুইচ
9. সমবয়সী চরিত্রগত অ্যাসেম্লি আগে পরীক্ষা করা হয়।
10. সব কার্নস কারখানা থেকে ছাড়ার আগে preassmebled এবং পরীক্ষা করা আবশ্যক এবং পরীক্ষা সার্টিফিকেশন প্রস্তাব করা।
পরিষেবাদি:
ওয়ারেন্টি পিরিয়ড: আমরা প্রধান শরীরের জন্য 12 মাস ওয়ারেন্টি প্রদান। 1২ মাসের মধ্যে, প্রধান শরীরের (কোনও অংশ অন্তর্ভুক্ত না) গুণমানের সমস্যা আছে, আমরা আমাদের পেশাদারী প্রকৌশলীকে মেরামতের সেবা প্রদানের ব্যবস্থা করব। এছাড়াও আমরা বিনামূল্যে জন্য অংশ পরা এক গ্রুপ প্রদান করবে।
ইনস্টলেশন পরিষেবা: গ্রাহকের যদি ইনস্টলেশনের জন্য আমাদের ইঞ্জিনিয়ারদের প্রয়োজন হয় না, আমরা রিমোট অ্যাডভাইজরি সার্ভিসেস প্রদান করব। এছাড়াও গ্রাহক প্রয়োজন হলে আমরা ইনস্টলেশন সেবা প্রদান ইঞ্জিনিয়ারদের ব্যবস্থা করা হতে পারে।
পরিস্থিতি সামঞ্জস্য cranes জন্য পর্যায়ক্রমিক অনুসরণ। গ্রাহকদের মন্তব্য সংগ্রহ করা, উন্নত পণ্য এবং পরিষেবা বিকাশ।
কোনও সমস্যাটি ব্যবহারে বেরিয়ে আসে, যদি গুণের কারণে আমরা পূর্ণ দায়িত্ব নেব, এবং সমাধান দেওয়ার জন্য বিক্রেতাদের বিক্রেতারা পেশাদারদের ব্যবস্থা করব। যদি যে কারণে misoperation বা অন্যান্য সমস্যা, আমরা একটি পেশাদারী প্রযুক্তিগত সহায়তা প্রদান বা গ্রাহক প্রয়োজন হলে আমাদের ইঞ্জিনিয়ারদের ব্যবস্থা করা হবে।
কেন আমাদের নির্বাচন করেছে?
1. এক থেকে এক পরিষেবা আপনার জন্য সেরা ক্রয় অভিজ্ঞতার নিশ্চয়তা দেয়।
2. স্ট্রং উৎপাদন ক্ষমতা এবং পেশাদারী কর্মীদের আপনি সংক্ষিপ্ত প্রসবের গ্যারান্টি।
3. কঠোর ডেলিভারি পরিদর্শন উচ্চ মানের পণ্য গ্যারান্টী।
ক্রমানুসারী বিজ্ঞপ্তি:
1. লিফটিং ক্ষমতা
2. উচ্চতা উত্তোলন: ___ মি (হুক কেন্দ্র মাটিতে)
3. স্প্যান দৈর্ঘ্য: ___ মি (রেল কেন্দ্র রেল সেন্টার)
4. পাওয়ার সাপ্লাই: ভোল্টেজ
আপনি কি আমাদেরকে রেললাইন প্রদান করতে চান? যদি আপনার প্রয়োজন হয়, আমাদের বলুন কতদিন
6. ভাল থাকুন যদি আপনি আমাদের ওয়ার্কশপ অঙ্কন পাঠাতে পারেন।
7. পেমেন্ট শর্তাবলী: টি / টি, এল / সি
