মৌলিক তথ্য

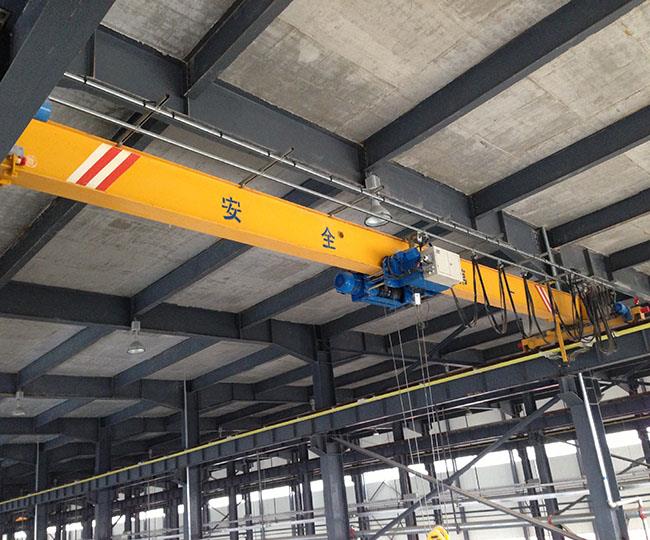

নাম: 16 টন পর্যন্ত ক্ষমতা একক গের্ডার ওভারহেড কপিকল
মডেল নং: এলডি
উচ্চতা উচ্চতা: 20m পর্যন্ত
ডিউটি গ্রুপ: A3-A5
নিয়ন্ত্রণ পদ্ধতি: দুল / বেতার
অ্যাপ্লিকেশন: নির্মাণ ব্যবহার, কর্মশালা ব্যবহার, খনিজ এলাকা ব্যবহার
Sling প্রকার: ওয়্যার দড়ি
শক্তি উত্স: বৈদ্যুতিক
মুভিং প্রকার: চাকা
ইনস্টলেশন: একত্রিত
টাওয়ার কপিকল প্রকার: ওভারহেড ভ্রমণ কপিকল
পরিবহন প্যাকেজ: কাঠের বাক্স
স্পেসিফিকেশন: ক্যাপাসিটি: 2-10 টা, স্প্যান: 5-30 মি
মূল: হেনান, চীন
পণ্যের বর্ণনা
পার্ট 1: বর্ণনা
এলডি টাইপ একক গের্ডার ওভারহেড ক্রয় সাধারণত একটি গার্ডার নির্মাণ গঠিত। এই ইস্পাত beams বা আরো অনমনীয় ঢালাই বক্স গার্ডার টাইপ সঙ্গে নির্মিত হতে পারে। একক গার্ডার ক্রেন আরো 20 টিরও কম ক্ষমতা বহন করার সময় সাধারণত এলডি একক গের্ডার ওভারহেড ক্রেন ব্যাপকভাবে আমাদের শিল্প ক্ষেত্রে ব্যবহার করা হয়। এটি ইস্পাত উদ্ভিদ, জলবিদ্যুৎ উদ্ভিদ, গুদাম, ওয়ার্কশপ, উত্পাদনের লাইন, রক্ষণাবেক্ষণের দোকান, উপাদান পরিবহন, সরঞ্জাম সমাবেশের দোকান ইত্যাদিতে প্রয়োগ করা হয়। আমরা পৃথক মানের জন্য উপযুক্ত স্ট্যান্ডার্ড সরঞ্জাম এবং আনুষাঙ্গিক বিস্তৃত পরিসর আছে।
পার্ট 2: বিস্তারিত কনফিগারেশন:
1- উত্তোলন প্রক্রিয়া
- মোনোরেল ওয়্যার দড়ি বা চেইন লিস্ট বিকল্প হিসাবে: -লিফটিং গতি: প্রয়োজন অনুযায়ী একক বা দ্বৈত
- ট্রলি গতি: একক বা দ্বৈত বা প্রতিস্থাপন প্রয়োজন অনুযায়ী কম
- সবচেয়ে লাভজনক মূল্য সঙ্গে উচ্চ কর্মক্ষমতা
2-শেষ ক্যারিয়ার
-দ্রগ ঝালাইয়ের বক্সের ধরন শেষ গাড়ি
- মডুলা ডিজাইন
-কোন গারো cage মোটর বা নরম শুরু মোটর হিসাবে বিকল্প হিসাবে
- ভ্রমণ গতি: প্রয়োজন অনুযায়ী প্রতি একক বা দ্বৈত বা ধাপ কম
3-প্রধান গের্ডার
- দৃঢ় ঝালাই বক্স গার্ডার বা বলিষ্ঠ ঠালা ইস্পাত অধ্যায়
- মডুলা ডিজাইন
- ইস্পাত Q235 বা Q345 তৈরি
- ডিজাইন করা Deflection1 1/750 স্প্যান
4-কন্ট্রোল
- সি ট্র্যাক বরাবর স্বতঃস্ফূর্ত দুল নিয়ন্ত্রণ ভ্রমণ
- বিকল্প হিসাবে বেতার নিয়ন্ত্রণ
বা বিকল্প হিসাবে কেবিন নিয়ন্ত্রণ
5-বৈদ্যুতিক অংশ
- কন্ডাকটর শক্তি সরবরাহ (বিকল্প হিসাবে)
- নিয়ন্ত্রণ প্যানেল IP54 বা IP44 কাজ পরিবেষ্টনের উপর নির্ভর করে।
- উপাদান একটি রক্ষণাবেক্ষণ বন্ধুত্বপূর্ণ ভাবে স্থাপন করা হয়, এবং পুরো লেআউট ভাল সুরক্ষা সঙ্গে উপলব্ধ করা হয়
-ফেষ্টুন তারগুলি ক্যাবল স্যাডেলগুলিতে সাসপেন্ড করা হয়েছে, এটি একটি জলাবদ্ধ সি-ট্র্যাকে চলমান ক্যাবল ট্রাললেসকে সংশোধন করেছে।
- ব্র্যান্ড স্নেইডার বা সিমেন্সের মধ্যে কিছু ইলেকট্রিক অংশ
6-পেন্টিং
- যান্ত্রিক শট শোষণ এসএ 2.5 দ্বারা জং অপসারণ মাধ্যমে ক্ষয় রক্ষা
- লেপ epoxy 30 মাইক্রন প্রথম স্তর
- লেপ epoxy 30 মাইক্রন এর দ্বিতীয় স্তর
- 40 মাইক্রন polyurethane আবরণ লেয়ার স্তর
- গড় বেধ: প্রায় 100 মাইক্রন
- রঙ: প্রয়োজনীয়তা অনুযায়ী হলুদ বা কমলা
7-নিরাপদ সুরক্ষা
-আমি-অফ সুইচ
-পরিবর্তন রক্ষা করুন
-আরন্যা সুরক্ষা
-কড়ায় ভ্রমণ এবং দীর্ঘ ভ্রমণ সুরক্ষা
- ভ্রমণ সুরক্ষা বহন
- মোটর সুরক্ষার সুরক্ষা
অংশ 3: স্কেচ এবং কারিগরি ডেটা
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 1 | 7.5 | 1.67 | 8.9 | 3.9 | 490 | 910 | 550 | 2000 | 2500 | 796 | 1274 |
| 8 | 1.72 | 9.1 | 4.0 | ||||||||
| 8.5 | 1.77 | 9.2 | 4.1 | ||||||||
| 9 | 1.81 | 9.4 | 4.3 | ||||||||
| 9.5 | 1.86 | 9.5 | 4.4 | ||||||||
| 10 | 1.91 | 9.7 | 4.5 | ||||||||
| 10.5 | 1.96 | 9.8 | 4.6 | ||||||||
| 11 | 1.95 | 9.8 | 4.6 | ||||||||
| 11.5 | 2.00 | 10.0 | 4.7 | ||||||||
| 12 | 2,05 | 10.1 | 4.8 | ||||||||
| 12.5 | 2,09 | 10.2 | 4.9 | ||||||||
| 13 | 2.14 | 10.4 | 5.0 | ||||||||
| 13.5 | 2.19 | 10.5 | 5.2 | ||||||||
| 14 | 2.24 | 10.6 | 5.3 | ||||||||
| 14.5 | 2,43 | 11.1 | 5.8 | 955 | 595 | 2500 | 3000 | ||||
| 15 | 2.48 | 11.3 | 5.9 | ||||||||
| 15.5 | 2.53 | 11.4 | ছয় | ||||||||
| 16 | 2.58 | 11.5 | 6.1 | ||||||||
| 16.5 | 2,63 | 11.7 | 6.3 | ||||||||
| 17 | 2,66 | 11.7 | 6.3 | ||||||||
| 17.5 | 2.85 | 12.2 | 6.8 | 530 | 970 | 650 | |||||
| 18 | 2,90 | 12.4 | 6.9 | ||||||||
| 18.5 | 2,96 | 12.5 | 7.1 | ||||||||
| 19 | 3,01 | 12.7 | 7.2 | ||||||||
| 19.5 | 3,02 | 12.7 | 7.2 | ||||||||
| 20 | 3.20 | 13.1 | 7.7 | 580 | 700 | 3000 | 3500 | ||||
| 20.5 | 3,26 | 13.3 | 7.8 | ||||||||
| 21 | 3.32 | 13.4 | আট | ||||||||
| 21.5 | 3.37 | 13.6 | 8.1 | ||||||||
| 22 | 3.43 | 13.7 | 8.2 | ||||||||
| 22.5 | 3.49 | 13.9 | 8.4 | ||||||||
| 23 | 4.07 | 15.3 | 9.8 | 660 | 990 | 800 | 3500 | 4000 | |||
| 23.5 | 4.13 | 15.5 | 10.0 | ||||||||
| 24 | 4.20 | 15.7 | 10.2 | ||||||||
| 24.5 | 4.26 | 15.8 | 10.3 | ||||||||
| 25 | 4,32 | 16.0 | 10.5 | ||||||||
| 25.5 | 4.39 | 16.2 | 10.6 | ||||||||
| 26 | 5.35 | 18.6 | 13.0 | 745 | 1010 | 900 | 4000 | 4500 | |||
| 26.5 | 5.43 | 18.8 | 13.2 | ||||||||
| 27 | 5,52 | 19.0 | 13.5 | ||||||||
| 27.5 | 5,60 | 19.2 | 13.7 | ||||||||
| 28 | 5,68 | 19.4 | 13.9 | ||||||||
| 28.5 | 5.76 | 19.6 | 14.1 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 2 | 7.5 | 1.79 | 13.8 | 4.1 | 490 | 1080 | 550 | 2000 | 2500 | 871 | 1274 |
| 8 | 1.84 | 14.0 | 4.2 | ||||||||
| 8.5 | 1.88 | 14.1 | 4.3 | ||||||||
| 9 | 1.93 | 14.3 | 4.4 | ||||||||
| 9.5 | 1.98 | 14.5 | 4.5 | ||||||||
| 10 | 2.03 | 14.7 | 4.6 | ||||||||
| 10.5 | 2,07 | 14.8 | 4.7 | ||||||||
| 11 | 2.12 | 15.0 | 4.8 | ||||||||
| 11.5 | 2.25 | 15.4 | 5.1 | 1125 | 595 | ||||||
| 12 | 2.30 | 15.5 | 5.3 | ||||||||
| 12.5 | 2.35 | 15.7 | 5.4 | ||||||||
| 13 | 2.40 | 15.8 | 5.5 | ||||||||
| 13.5 | 2.45 | 16.0 | 5.6 | ||||||||
| 14 | 2.50 | 16.1 | 5.8 | ||||||||
| 14.5 | 2,62 | 16.5 | 6.1 | 580 | 1140 | 700 | 2500 | 3000 | |||
| 15 | 2,68 | 16.6 | 6.2 | ||||||||
| 15.5 | 2,74 | 16.8 | 6.3 | ||||||||
| 16 | 2,79 | 17.0 | 6.5 | ||||||||
| 16.5 | 2.85 | 17.1 | 6.6 | ||||||||
| 17 | 2,91 | 17.3 | 6.8 | ||||||||
| 17.5 | 3.23 | 18.1 | 7.6 | 660 | 1160 | 800 | |||||
| 18 | 3.30 | 18.3 | 7.7 | ||||||||
| 18.5 | 3.36 | 18.5 | 7.9 | ||||||||
| 19 | 3,42 | 18.6 | আট | ||||||||
| 19.5 | 3.49 | 18.8 | 8.2 | ||||||||
| 20 | 4.09 | 20.3 | 9.7 | 785 | 1135 | 900 | 3000 | 3500 | |||
| 20.5 | 4.17 | 20.5 | 9.9 | ||||||||
| 21 | 4.24 | 20.7 | 10.1 | ||||||||
| 21.5 | 4,32 | 20.9 | 10.3 | ||||||||
| 22 | 4.40 | 21.1 | 10.5 | ||||||||
| 22.5 | 4.47 | 21.3 | 10.7 | ||||||||
| 23 | 5.31 | 23.4 | 12.7 | 820 | 1200 | 1000 | 3500 | 4000 | |||
| 23.5 | 5.40 | 23.7 | 13.0 | ||||||||
| 24 | 5.49 | 23,9 | 13.2 | ||||||||
| 24.5 | 5,57 | 24.1 | 13.4 | ||||||||
| 25 | 5.66 | 24.3 | 13.6 | ||||||||
| 25.5 | 5.75 | 24.6 | 13.8 | ||||||||
| 26 | 6.40 | 26.2 | 15.5 | 875 | 1250 | 1100 | 4000 | 4500 | |||
| 26.5 | 6.50 | 26.5 | 15.7 | ||||||||
| 27 | 6,60 | 26.7 | 16.0 | ||||||||
| 27.5 | 6,69 | 27.0 | 16.2 | ||||||||
| 28 | 6,79 | 27.2 | 16.4 | ||||||||
| 28.5 | 6,89 | 27.5 | 16.7 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 3 | 7.5 | 1.93 | 18.9 | 4.2 | 530 | 1255 | 650 | 2000 | 2500 | 818,5 | 1291 |
| 8 | 1.98 | 19.1 | 4.3 | ||||||||
| 8.5 | 2.03 | 19.4 | 4.4 | ||||||||
| 9 | 2,09 | 19.6 | 4.5 | ||||||||
| 9.5 | 2.14 | 19.8 | 4.7 | ||||||||
| 10 | 2.20 | 20.0 | 4.8 | ||||||||
| 10.5 | 2.25 | 20.2 | 4.9 | ||||||||
| 11 | 2.31 | 20.4 | 5.0 | ||||||||
| 11.5 | 2.41 | 20.7 | 5.3 | 580 | 700 | ||||||
| 12 | 2.47 | 20.9 | 5.4 | ||||||||
| 12.5 | 2.53 | 21.1 | 5.6 | ||||||||
| 13 | 2.59 | 21.3 | 5.7 | ||||||||
| 13.5 | 2.64 | 21.5 | 5.9 | ||||||||
| 14 | 2,70 | 21.7 | ছয় | ||||||||
| 14.5 | 3,02 | 22.5 | 6.8 | 660 | 1275 | 800 | 2500 | 3000 | |||
| 15 | 3.08 | 22.7 | 6.9 | ||||||||
| 15.5 | 3.14 | 22.9 | 7.1 | ||||||||
| 16 | 3.21 | 23.1 | 7.2 | ||||||||
| 16.5 | 3,27 | 23.2 | 7.4 | ||||||||
| 17 | 3.34 | 23.4 | 7.6 | ||||||||
| 17.5 | 3.84 | 24.7 | 8.8 | 745 | 1290 | 900 | |||||
| 18 | 3.91 | 24.9 | 9.0 | ||||||||
| 18.5 | 3.99 | 25.1 | 9.2 | ||||||||
| 19 | 4,06 | 25.3 | 9.4 | ||||||||
| 19.5 | 4.14 | 25.5 | 9.6 | ||||||||
| 20 | 4.92'র | 27.5 | 11.5 | 820 | 1315 | 1100 | 3000 | 3500 | |||
| 20.5 | 5,01 | 27.7 | 11.7 | ||||||||
| 21 | 5.09 | 28.0 | 11.9 | ||||||||
| 21.5 | 5.18 | 28.2 | 12.2 | ||||||||
| 22 | 5,27 | 28.4 | 12.4 | ||||||||
| 22.5 | 5.36 | 28.7 | 12.6 | ||||||||
| 23 | 5.71 | 29.6 | 13.5 | 875 | 1360 | 3500 | 4000 | ||||
| 23.5 | 5.80 | 29.8 | 13.7 | ||||||||
| 24 | 5,89 | 30.0 | 13.9 | ||||||||
| 24.5 | 5.99 | 30.3 | 14.2 | ||||||||
| 25 | 6.08 | 30.5 | 14.4 | ||||||||
| 25.5 | 6.17 | 30.8 | 14.6 | ||||||||
| 26 | 7,97 | 35.3 | 19.1 | 925 | 1660 খ্রিস্টাব্দে | 1200 | 4000 | 4500 | |||
| 26.5 | 8,09 | 35.6 | 19.4 | ||||||||
| 27 | 8,22 | 35.9 | 19.7 | ||||||||
| 27.5 | 8,34 | 36.2 | 20.0 | ||||||||
| 28 | 8,46 | 36.6 | 20.3 | ||||||||
| 28.5 | 8,59 | 36.9 | 20.7 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 5 | 7.5 | 2.20 | 28.7 | 4.6 | 580 | 1460 | 720 | 2000 | 2500 | 841,5 | 1310 |
| 8 | 2.27 | 29.0 | 4.7 | ||||||||
| 8.5 | 2.33 | 29.3 | 4.9 | ||||||||
| 9 | 2.40 | 29.7 | 5.0 | ||||||||
| 9.5 | 2.46 | 30.0 | 5.2 | ||||||||
| 10 | 2.53 | 30.2 | 5.3 | ||||||||
| 10.5 | 2.59 | 30.5 | 5.5 | ||||||||
| 11 | 2,66 | 30.8 | 5.6 | ||||||||
| 11.5 | 2,91 | 31.5 | 6.3 | 660 | 800 | ||||||
| 12 | 2.98 | 31.8 | 6.4 | ||||||||
| 12.5 | 3.05 | 32.0 | 6.6 | ||||||||
| 13 | 3,12 | 32.3 | 6.8 | ||||||||
| 13.5 | 3.20 | 32.5 | 6.9 | ||||||||
| 14 | 3,27 | 32.8 | 7.1 | ||||||||
| 14.5 | 3,52 | 33.5 | 7.7 | 745 | 1540 | 900 | 2500 | 3000 | |||
| 15 | 3.60 | 33.7 | 7.9 | ||||||||
| 15.5 | 3.68 | 33.9 | 8.1 | ||||||||
| 16 | 3.75 | 34.2 | 8.3 | ||||||||
| 16.5 | 3,83 | 34.4 | 8.5 | ||||||||
| 17 | 3.90 | 34.6 | 8,7 | ||||||||
| 17.5 | 4.41 | 35.9 | 9.9 | 820 | 1500 | 1000 | |||||
| 18 | 4.50 | 36.2 | 10.2 | ||||||||
| 18.5 | 4.59 | 36.5 | 10.4 | ||||||||
| 19 | 4.68 | 36.7 | 10.6 | ||||||||
| 19.5 | 4,76 | 37,0 | 10.8 | ||||||||
| 20 | 5,23 | 38.2 | 12.0 | 875 | 1545 | 1100 | 3000 | 3500 | |||
| 20.5 | 5.33 | 38.4 | 12.2 | ||||||||
| 21 | 5,42 | 38.7 | 12.4 | ||||||||
| 21.5 | 5.51 | 38.9 | 12.7 | ||||||||
| 22 | 5,60 | 39.2 | 12.9 | ||||||||
| 22.5 | 5,70 | 39.5 | 13.1 | ||||||||
| 23 | 7.08 | 42.9 | 16.6 | 925 | 1595 | 1200 | 3500 | 4000 | |||
| 23.5 | 7.20 | 43.2 | 16.9 | ||||||||
| 24 | 7,32 | 43.6 | 17.2 | ||||||||
| 24.5 | 7,43 | 43.9 | 17.4 | ||||||||
| 25 | 7.55 | 44,2 | 17.7 | ||||||||
| 25.5 | 7,67 | 44.5 | 18.0 | ||||||||
| 26 | 9,01 | 47.9 | 21.4 | 1015 | 1670 | 1300 | 4000 | 4500 | |||
| 26.5 | 9.16 | 48.3 | 21.7 | ||||||||
| 27 | 9.30 | 48.6 | 22.1 | ||||||||
| 27.5 | 9.44 | 49,0 | 22.5 | ||||||||
| 28 | 9.58 | 49.4 | 22.8 | ||||||||
| 28.5 | 9,72 | 49,7 | 23.2 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 10 | 7.5 | 3,26 | 51,3 | 6.1 | 720 | 1850 | 900 | 2000 | 2500 | 1293 | 1893 |
| 8 | 3.34 | 52,1 | 6.3 | ||||||||
| 8.5 | 3.43 | 52,9 | 6.5 | ||||||||
| 9 | 3.51 | 53.5 | 6.6 | ||||||||
| 9.5 | 3.59 | 54,2 | 6.8 | ||||||||
| 10 | 3,67 | 54.8 | সাত | ||||||||
| 10.5 | 3,76 | 55,3 | 7.2 | ||||||||
| 11 | 3.84 | 55.8 | 7.3 | ||||||||
| 11.5 | 4.05 | 56,6 | 7.9 | 820 | 1850 | 1000 | |||||
| 12 | 4.14 | 57,1 | 8.1 | ||||||||
| 12.5 | 4.22 | 57.6 | 8.3 | ||||||||
| 13 | 4.31 | 58.0 | 8.5 | ||||||||
| 13.5 | 4.40 | 58,4 | 8,7 | ||||||||
| 14 | 4.49 | 58.8 | 8.9 | ||||||||
| 14.5 | 4.80 | 59,8 | 9.6 | 875 | 1900 | 1100 | 2500 | 3000 | |||
| 15 | 4.89 | 60,2 | 9.8 | ||||||||
| 15.5 | 4,98 | 60.6 | 10.1 | ||||||||
| 16 | 5.07 | 60,9 | 10.3 | ||||||||
| 16.5 | 5,17 | 61.3 | 10.5 | ||||||||
| 17 | 5.26 | 61,7 | 10.7 | ||||||||
| 17.5 | 5.53 | 62.5 | 11.4 | 1940 | 1140 | ||||||
| 18 | 5.63 | 62,8 | 11.6 | ||||||||
| 18.5 | 5,73 | 63.2 | 11.9 | ||||||||
| 19 | 5.83 | 63.5 | 12.1 | ||||||||
| 19.5 | 5,92 | 63,9 | 12.3 | ||||||||
| 20 | 6,89 | 66,4 | 14.8 | 925 | 2000 | 1250 | 3000 | 3500 | |||
| 20.5 | 7.01 | 66,8 | 15.0 | ||||||||
| 21 | 7.12 | 67,1 | 15.3 | ||||||||
| 21.5 | 7.24 | 67.5 | 15.6 | ||||||||
| 22 | 7,36 | 67,9 | 15.9 | ||||||||
| 22.5 | 7,48 | 68,2 | 16.2 | ||||||||
| 23 | 8,96 | 72 | 19.9 | 1100 | 1920 | 1350 | 3500 | 4000 | |||
| 23.5 | 9.11 | 72,5 | 20.3 | ||||||||
| 24 | 9,26 | 72,9 | 20.6 | ||||||||
| 24.5 | 9,41 | 73,3 | 21.0 | ||||||||
| 25 | 9,56 | 73.8 | 21.4 | ||||||||
| 25.5 | 9,71 | 74,2 | 21.7 | ||||||||
| 26 | 13,09 | একলাফে 82.7 | 30.2 | 1200 | 1450 | 4000 | 4700 | ||||
| 26.5 | 13,29 | 83,3 | 30.7 | ||||||||
| 27 | 13,48 | 83,8 | 31.2 | ||||||||
| 27.5 | 13,67 | 84,3 | 31.6 | ||||||||
| 28 | 13,86 | 84,8 | 32,1 | ||||||||
| 28.5 | 14,05 | 85.4 | 32.6 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 16 | 7.5 | 3.64 | 77,2 | সাত | 820 | 2480 | 1000 | 2000 | 2500 | 1293 | 1893 |
| 8 | 3.74 | 78.3 | 7.2 | ||||||||
| 8.5 | 3.84 | 79.4 | 7.4 | ||||||||
| 9 | 3.94 | 80.4 | 7.6 | ||||||||
| 9.5 | 4,04 | 81,3 | 7.9 | ||||||||
| 10 | 4.14 | 82,1 | 8.1 | ||||||||
| 10.5 | 4.24 | 82,9 | 8.3 | ||||||||
| 11 | 4.34 | 83.6 | 8.5 | ||||||||
| 11.5 | 4.55 | 84,6 | 9.0 | 875 | 2525 | 1100 | |||||
| 12 | 4.66 | 85,2 | 9.3 | ||||||||
| 12.5 | 4,76 | 85,9 | 9.5 | ||||||||
| 13 | 4.87 | 86.5 | 9.8 | ||||||||
| 13.5 | 4.97 | 87,1 | 10.0 | ||||||||
| 14 | 5.08 | 87,6 | 10.3 | ||||||||
| 14.5 | 5.93 | 90,0 | 12.4 | 975 | 1200 | 2500 | 3000 | ||||
| 15 | 6.06 | 90.6 | 12.7 | ||||||||
| 15.5 | 6.18 | 91,1 | 13.0 | ||||||||
| 16 | 6.31 | 91,7 | 13.3 | ||||||||
| 16.5 | 6,43 | 92,2 | 13.6 | ||||||||
| 17 | 6,56 | 92,7 | 13.9 | ||||||||
| 17.5 | 7.19 | 94.5 | 15.5 | 1075 | 1300 | ||||||
| 18 | 7,33 | 95,0 | 15.8 | ||||||||
| 18.5 | 7,47 | 95.5 | 16.1 | ||||||||
| 19 | 7,61 | 96,0 | 16.5 | ||||||||
| 19.5 | 7.75 | 96.5 | 16.8 | ||||||||
| 20 | 8,56 | 98.7 | 18.9 | 1130 | 2570 | 1400 | 3000 | 3500 | |||
| 20.5 | 8,72 | 99,2 | 19.2 | ||||||||
| 21 | 8,87 | 99.7 | 19.6 | ||||||||
| 21.5 | 9,03 | 100,2 | 20.0 | ||||||||
| 22 | 9.18 | 100,8 | 20.4 | ||||||||
| 22.5 | 9.34 | 101,3 | 20.8 | ||||||||
| 23 | 12,41 | 109,0 | 28.4 | 1280 | 1550 | 3500 | 4000 | ||||
| 23.5 | 12,61 | 109,6 | 28.9 | ||||||||
| 24 | 12,81 | 110,2 | 29.4 | ||||||||
| 24.5 | 13,02 | 110,9 | 30.0 | ||||||||
| 25 | 13,22 | 111,5 | 30.5 | ||||||||
| 25.5 | 13,43 | 112,0 | 31,0 | ||||||||
| 26 | 14,34 | 114,4 | 33.2 | 1300 | 2600 | 1600 | 4000 | 4700 | |||
| 26.5 | 14,55 | 115,0 | 33.8 | ||||||||
| 27 | 14,77 | 115,6 | 34.3 | ||||||||
| 27.5 | 14,98 | 116,3 | 34.8 | ||||||||
| 28 | 15,20 | 116,9 | 35.4 | ||||||||
| 28.5 | 15,42 | 117,5 | 35.9 | ||||||||
| ক্যাপাসিটি (টি) | বিঘত (ড) | মোট ওজন (জি) | সর্বোচ্চ চাকা চাপ (কেএন) | মিনি চাকা লোড (কেএন) | এইচ 1 | ও H2 | এইচ 3 | ওয়াট | বি | গ 1 | C2 এ |
| 20 | 7.5 | 5.45 | 97,9 | 10.2 | 900 | 2450 | 1050 | 2000 | 2700 | 1394 | 1933 |
| 8 | 5,58 | 99.5 | 10.5 | ||||||||
| 8.5 | 5,70 | 101,0 | 10.7 | ||||||||
| 9 | 5.83 | 102,3 | 11.0 | ||||||||
| 9.5 | 5,96 | 103,5 | 11.3 | ||||||||
| 10 | 6.09 | 104,6 | 11.6 | ||||||||
| 10.5 | 6.22 | 105,7 | 11.8 | ||||||||
| 11 | 6.35 | 106,6 | 12.1 | ||||||||
| 11.5 | 6.99 | 108,8 | 13.7 | 970 | 2480 | 1150 | |||||
| 12 | 7.15 | 109,8 | 14.0 | ||||||||
| 12.5 | 7.30 | 110,7 | 14.4 | ||||||||
| 13 | 7.45 | 111,5 | 14.7 | ||||||||
| 13.5 | 7,60 | 112,3 | 15.1 | ||||||||
| 14 | 7,76 | 113,1 | 15.5 | ||||||||
| 14.5 | 8.67 | 115,8 | 17.7 | 1050 | 2530 | 1280 | 2500 | 3200 | |||
| 15 | 8.85 | 116,6 | 18.1 | ||||||||
| 15.5 | 9,02 | 117,3 | 18.6 | ||||||||
| 16 | 9,20 | 118,1 | 19.0 | ||||||||
| 16.5 | 9.37 | 118,8 | 19.4 | ||||||||
| 17 | 9,55 | 119,5 | 19.8 | ||||||||
| 17.5 | 10.50 | 122,2 | 22.2 | 1130 | 2560 | 1390 | |||||
| 18 | 10,70 | 122,9 | 22.7 | ||||||||
| 18.5 | 10,89 | 123,6 | 23.1 | ||||||||
| 19 | 11,09 | 124,3 | 23.6 | ||||||||
| 19.5 | 11,28 | 125,0 | 24.1 | ||||||||
| 20 | 12,02 | 127,0 | 25.9 | 1200 | 2600 | 1500 | 3000 | 3700 | |||
| 20.5 | 12,23 | 127,7 | 26.4 | ||||||||
| 21 | 12,44 | 128,4 | 26.9 | ||||||||
| 21.5 | 12,64 | 129,1 | 27.4 | ||||||||
| 22 | 12,85 | 129,8 | 27.9 | ||||||||
| 22.5 | 12,96 | 130,5 | 28.5 | ||||||||
| 23 | 13,88 | 132,7 | 30.5 | 1300 | 1600 | 3500 | 4200 | ||||
| 23.5 | 14.10 | 133,4 | 31,0 | ||||||||
| 24 | 14,31 | 134,0 | 31.6 | ||||||||
| 24.5 | 14,52 | 134,78 | 32,1 | ||||||||
| 25 | 14,74 | 135,4 | 32.6 | ||||||||
| 25.5 | 14,96 | 135,6 | 33.1 |
