মৌলিক তথ্য

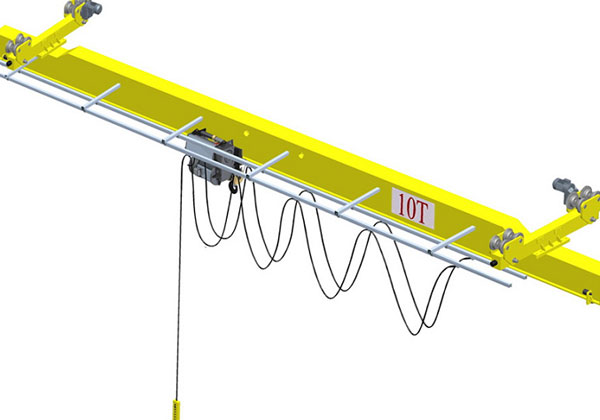

নাম: 10t Cranes একক গের্ডার ওভারহেড কপিকল
প্রকার: ব্রিজ ক্রেন
ক্যাপাসিটি: 10 টি পর্যন্ত
স্প্যান: 22.5 এম পর্যন্ত
ঊর্ধ্বমুখী উচ্চতা: 6 ~ 30 মি
কর্ম পরিবেশ: -20 ~ 45 ডিগ্রি
পাওয়ার ভোল্টেজ: 380 ভি 50Hz 3-বাক্যাংশ
সুরক্ষা ডিভাইস: সীমা স্যুইচ, প্রধান বিচ্ছিন্ন সুইচ
অ্যাপ্লিকেশন: নির্মাণ, কর্মশালা, কনটেইনারাসেজ
Sling প্রকার: ওয়্যার দড়ি
প্রকার:
পরিবহন প্যাকেজ: কাঠের কেস, প্লাস্টিক ছায়াছবি
স্পেসিফিকেশন: সিই, সি সি সি
মূল: Xinxiang, হেনান
পণ্যের বর্ণনা
1.প্রদান ভূমিকা
বৈদেশিক উন্নত প্রযুক্তি আনয়ন ও গ্রহণের উপর ভিত্তি করে হুকের সাথে নিউ স্টাইলের একক গার্ডার সেতু ক্রেন মডিউল ডেসি থিওরিজকে নির্দেশিকা হিসেবে গ্রহণ করে, আধুনিক কম্পিউটার প্রযুক্তি ব্যবহার করে, অপটিমাইজড এবং নির্ভরযোগ্য ডিজাইন পদ্ধতিগুলি প্রবর্তন করে, যা নতুন ধরনের সেতু কপিকল যা নিযুক্ত করা হয় আমদানি কনফিগারেশন, নতুন উপাদান এবং প্রযুক্তি এবং হালকা ওজন বৈশিষ্ট্য আছে, সাধারণীকরণ, শক্তি সংরক্ষণ এবং পরিবেশ সুরক্ষা, রক্ষণাবেক্ষণ বিনামূল্যে এবং উচ্চ প্রযুক্তি কন্টেন্ট।
2.Features:
ডিজাইন, উত্পাদন এবং পরিদর্শন শেষ জারি সম্পর্কিত জাতীয় মান বহন করে, সমানভাবে FEM, DIN এবং IEC সহ কিছু বিদেশী মানদণ্ড গ্রহণ করে। সাধারণ QD সেতু ক্রেনের সাথে তুলনা করা হয়, তার ওজন প্রায় 15 ~ 30% দ্বারা হ্রাস করা হয়, সর্বাধিক চাকা চাপ প্রায় 10 ~ 35% দ্বারা কমে যায়, যা কারখানার নির্মাণ কাঠামোর জন্য কপিকলোর প্রয়োজনীয়তা এবং উৎপাদন খরচ কমাতে পারে।
ড্রাইভিং প্রক্রিয়া মূল উপাদান হিসাবে, হার্ড দাঁত পৃষ্ঠ এবং উচ্চ নির্ভুলতা সঙ্গে reducer গিয়ার জুড়ি, একসঙ্গে ইস্পাত রীল, নকল চাকা এবং পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রন সিস্টেম, যার ফলে এই ধরনের কপিকল ঐতিহ্যগত সাধারণ সেতু কপিকল এর পুনর্নবীকরণ পণ্য পরিণত এবং প্রয়োগ যন্ত্রপাতি উৎপাদন শিল্প, একত্রিতকরণ, পেট্রোকেমিক্যালস, গুদাম ভাষা, বৈদ্যুতিক শক্তি নির্মাণ, papermaking এবং রেলপথ।
3. লিফটিং প্রক্রিয়া:
- মোনোরেল ওয়্যার দড়ি বা চেইন লাভার হিসাবে অপশন
- গতি সঞ্চার: একক বা দ্বৈত প্রয়োজন অনুযায়ী
- ট্রলি গতি: একক বা দ্বৈত বা প্রতিস্থাপন প্রয়োজন অনুযায়ী কম
- সবচেয়ে লাভজনক মূল্য সঙ্গে উচ্চ কর্মক্ষমতা
4. শেষ বোট:
- অনমনীয় ঝালাই বক্সের ধরন শেষ গাড়ি
- মডুলা ডিজাইন
- বিকল্প হিসাবে কোনা গর্তের খাঁচা মোটর বা নরম শুরু মোটর
- ভ্রমণ গতি: প্রয়োজন অনুযায়ী প্রতি একক বা দ্বৈত বা ধাপ কম
5. প্রধান গেরার্ড:
- দৃঢ় ঝালাই বক্স গার্ডার বা বলিষ্ঠ ঠালা ইস্পাত অধ্যায়
- মডুলা ডিজাইন
- ইস্পাত Q235 বা Q345 তৈরি
- ডিজাইন করা Deflection1 1/750 স্প্যান
6.Control:
- সি ট্র্যাক বরাবর স্বাধীন দুল নিয়ন্ত্রণ ভ্রমণ
- বা বিকল্প হিসাবে বেতার নিয়ন্ত্রণ
- বা বিকল্প হিসাবে কেবিন নিয়ন্ত্রণ
7.উচ্চ অংশ:
- কন্ডাকটর পাওয়ার সাপ্লাই (বিকল্প হিসাবে)
- কন্ট্রোল প্যানেল আইপি54 বা আইপি 44 কার্যকরী পরিবেশে নির্ভর করে
- উপাদান একটি রক্ষণাবেক্ষণ বন্ধুত্বপূর্ণ ভাবে স্থাপিত হয়, এবং পুরো লেআউট ভাল সুরক্ষা সঙ্গে উপলব্ধ করা হয়
- একটি গলিত সি ট্র্যাক মধ্যে চলমান, তারের trolleys স্থায়ী তারের saddles, উপর ফেস্টুন তারগুলি স্থগিত করা হয়
- ব্র্যান্ড স্নেইডার বা সিমেন্সের প্রধান বিদ্যুৎ অংশ
8.Painting:
- যান্ত্রিক শট শোষণ এসএ 2.5 দ্বারা জং অপসারণ মাধ্যমে জারা সুরক্ষা
- লেপ epoxy 30 মাইক্রন প্রথম স্তর
- লেপ epoxy 30 মাইক্রন দ্বিতীয় স্তর
- পলিউরেথন 40 মাইক্রন লেপের তৃতীয় স্তর
- গড় বেধ: প্রায় 100 মাইক্রন
- রঙ: প্রয়োজনীয়তা অনুযায়ী হলুদ বা কমলা
9. নিরাপত্তার সুরক্ষা:
- ইমারজেন্সি-অফ সুইচ
- ওভারলোড রক্ষা করুন
- আর্থ সুরক্ষা
- ক্রস ট্রাভেল এবং দীর্ঘ ভ্রমণ সুরক্ষা
- ভ্রমণ সুরক্ষা বহন
- মোটর সুরক্ষার সুরক্ষা
প্রযুক্তিগত বৈশিষ্ট্য
| উত্তোলন ক্ষমতা (টি) | 1, ২, 3, 5, 10 টি | |||||||||||
| স্প্যানের (এম) | 7.5-22.5M | |||||||||||
| কপিকল ভ্রমণ প্রক্রিয়া | ভ্রমণের গতি (মি / মি) | 20 | 30 | 45 | 60 | 75 | 30 | 45 | 60 | 75 | ||
| Reducer অনুপাত | 58,78 | 39,38 | 26,36 | 19,37 | 15,88 | 58,78 | 39,38 | 26,36 | 19,37 | 15,88 | ||
| মোটর | মডেল | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S -4 | ZDY112L1-4 | ||||||
| শক্তি (KW) | 2 × 0.8 | 2 × 1.5 | 1.5 × 2 | 2.2 × 2 | 2.2 × 2 | |||||||
| ঘূর্ণন (মি / মি) | 1380 | 1380 | ||||||||||
| উত্তোলন প্রক্রিয়া (বৈদ্যুতিক উত্তোলন) এবং বৈদ্যুতিক উত্তোলন ভ্রমণ প্রক্রিয়া | বৈদ্যুতিক উত্তোলন মডেল | CD1 / MD1 | MD1 / হাইকোর্টের | |||||||||
| উত্তোলন গতি (মি / মি) | 8, 8 / 0.8 7, 7 / 0.7 | 3.5 3.5 / 0.35 | ||||||||||
| উচ্চতা উত্তোলন (মি) | 6, 9, 1২, 18, ২4, 30 | 1২, 18, ২4, 30 | ||||||||||
| ভ্রমণের গতি (মি / মি) | 20 (30) | 20 (30) | ||||||||||
| মোটর | মোমবাতি জখম - খাঁচা টাইপ | মোমবাতি জখম - খাঁচা টাইপ | ||||||||||
| কাজের দায়িত্ব | A3 তে-A5 | |||||||||||
| পাওয়ার সাপ্লাই | 380V 50HZ তিন ফেজ | |||||||||||
| চাকা ব্যাস | 270mm | 370mm | ||||||||||
| প্রান্তের প্রস্থ | 37-70mm | 37-70mm | ||||||||||
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনি রোগীর পড়ার জন্য ধন্যবাদ। আপনি এখনও আমাদের পণ্য সম্পর্কে কিছু প্রশ্ন আছে, আমাদের কর্পোরেশন বা অন্যদের, নিম্নলিখিত আপনি সাহায্য করতে পারেন।
1) তদন্তের সময় কি তথ্য প্রদান করা উচিত?
একটি: লিফট ক্ষমতা B: স্প্যান সি: লিফট উচ্চতা ডি: শক্তি উৎস
আপনার দেওয়া আরো তথ্য, সঠিক সমাধান আমরা আপনার জন্য প্রস্তুত করতে পারেন! লিফট ক্ষমতা, স্প্যান, লিফট উচ্চতা, পাওয়ার উত্স বা অন্যান্য বিশেষ যেগুলি আপনি আমাদের দিয়েছেন তা আরও বেশি প্রশংসা পাবে।
2) আমার নির্বাচন জন্য কত অপারেটিং পদ্ধতি?
স্ট্যান্ডার্ড অপারেটিং পদ্ধতি:
একটি: ধাক্কা বোতাম সঙ্গে প্যাডেন্ট কন্ট্রোলার। বি: ধাক্কা বোতাম সঙ্গে রিমোট কন্ট্রোল
সি: কেবিন (স্পেস ক্যাপসুল আসন) জয়স্টিক দিয়ে নিয়ন্ত্রণ করুন.আপনার পছন্দ মতো কোনও ধরনের নির্বাচন করুন।
3) বিপজ্জনক পরিবেশে এই ধরনের কাজ করতে পারেন?
সেটা নশ্চিত! এই ধরনের পণ্যটি সাধারণ উত্পাদন কর্মশালায় প্রয়োগের জন্য। বিপজ্জনক পরিবেশের জন্য, আমাদের পেশাদার বিক্রয় পরিচালকের সাথে পরামর্শ করুন।
আমরা আপনার জন্য কাস্টমাইজ করতে পারি, অ্যাসিড প্রমাণ বা বিস্ফোরণ প্রমাণ, যে জন্য কোন সমস্যা।
4) আপনি গুরুতর উদ্ধরণ সরঞ্জাম প্রদান করতে পারেন?
সেটা নশ্চিত! আমরা আপনার প্রয়োজন হিসাবে লিফট sling বেল্ট, লিফট বাতা, দখল, চুম্বক বা অন্যান্য বিশেষ কোনো লিফ্ট সরঞ্জাম প্রদান করতে পারেন!
5) কিভাবে আমরা কপিকল ইনস্টল করতে পারেন?
আমাদের সিনিয়র ইঞ্জিনিয়ার আপনার গাইড গাইড সার্ভিস এবং প্রশিক্ষণের কাজ করতে পারে। উপরন্তু, আমাদের সেরা বিক্রয় আপনার দেশে যেতে পারেন।
