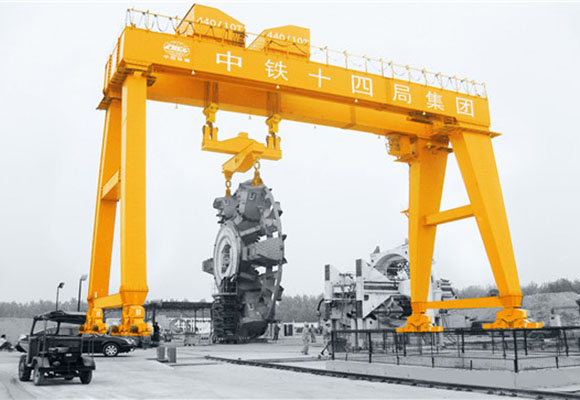

ঢাল সঙ্গে ডাবল গার্ডার গাঁথনি কপিকল
বিবরণ
ডিল গার্ডার গাঁটি কপিকল প্রধানত ব্যবহৃত না - খনন ডিভাইস ঢাল মেশিন এর cutterhead এবং ঢাল শরীরের ইনস্টলেশন, এবং নির্মাণের সময় টানেল সাপোর্ট সেগমেন্টের উদ্ধরণ কাজ। স্থিতিশীল কর্মক্ষমতা, উচ্চ উত্পাদন দক্ষতা, সহজ রক্ষণাবেক্ষণ, উপরের অংশ rotatable স্প্রেডার সুবিধা আছে, নমনীয় অপারেশন মোড সঙ্গে, খনন মধ্যে বিভিন্ন দিক চাহিদা মিটমাট একটি নিখুঁত নিরাপত্তা নির্দেশাবলী এবং জমিদার সুরক্ষা ডিভাইস, নিরাপত্তা নিশ্চিত করার জন্য সর্বাধিক সুবিধা আছে। অপারেটিং কর্মীদের এবং সরঞ্জামের, বৈদ্যুতিক সিস্টেম পিএলসি ফ্রিকোয়েন্সি সমন্বয় গ্রহণ করে, এটি প্রতিষ্ঠানের নিয়ন্ত্রণ, DMG নকশা, উত্পাদন, নিরীক্ষণ চালানো জন্য সম্প্রতি জাতীয় মানগুলি সম্প্রতি মুক্তি লাভজনক।
বৈশিষ্ট্য
ডিল গার্ডার গাঁটি কপিকল সঙ্গে শিলা প্রধানত অ খননকারী যন্ত্রপাতি ঢাল মেশিন এর cutterhead এবং ঢাল শরীরের ইনস্টলেশনের ব্যবহার, এবং নির্মাণের সময় টানেল সাপোর্ট সেগমেন্টের উদ্ধরণ কাজ।
ছড়িয়ে ছড়িয়ে ছিড়ান, স্প্রেডারে আবর্তন 360 ডিগ্রি, কাটারহেডের ইনস্টলেশনের বিভিন্ন কোণের জন্য মামলা।
ডাবল ট্রলিবাসের গঠনটি গ্রহণ করুন, দুটি ট্রল্লি লিংকযুক্ত হতে পারে, কর্তনকারী কর্তন করতে পারে, এছাড়াও টিউব শীট উত্তোলনে আলাদাভাবে কাজ করতে পারে।
খোলা গিয়ার ড্রাইভ ব্যবহার করে খরচ এবং খরচ বাঁচাতে।
ক্রেন শক্তি উৎস তিনটি ফেজ, 50HZ, 380V;
কাজ তাপমাত্রা -20 ~ 45 ডিগ্রী,
সর্বাধিক আপেক্ষিক আর্দ্রতা কম 95% (ঘনত্ব সঙ্গে);
20m / s কম কাজ কর্মের গতি;
কাঁটা কাজের দায়িত্ব এ 3, এ 4;
ক্রেন পরিবেশগত অবস্থার জন্য বিশেষ প্রয়োজনীয়তা যদি, মৃত্যুদন্ড আদেশ চুক্তি অনুযায়ী হয়।
সবিস্তার বিবরণী
ধারণক্ষমতা | টি | 400 | |
বিঘত | মি | 33 | 34 |
উচ্চতা উচ্চতা উত্তোলন | প্রধান উত্তোলন | ২4 (আপ রেল) 23 (নিচে রেল) | ২4 (আপ রেল) 23 (নিচে রেল) |
আউক উত্তোলন | 22 (আপ রেল) 26 (নিচে রেল) | 22 (আপ রেল) 26 (নিচে রেল) | |
উদ্ধরণ গতি | মিঃ / মিনিট | 0.09 ~ 0.9; 7 | |
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 1.15-11.5 | |
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 1.6-16 | |
সর্বোচ্চ। চাকা লোড | কে এন | 406 | 415 |
রেল প্রস্তাবিত | মডেল | QU100 | |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 33 | 34 |
কপিকল বেস দূরত্ব | ওয়াট | 4500 | |
কপিকল প্রস্থ | বি | 14000 | |
হুক সীমাবদ্ধতা বাকি | S1 | 2500 | |
হুক সীমাবদ্ধতা বাকি | আছে S2 | 3500 | |
| ধারণক্ষমতা | টি | 200 + + 200 | |
বিঘত | মি | 33 | 34 |
উচ্চতা উত্তোলন | মি | 48 (আপ রেল 24l) (নিচে রেল 24l) | |
উদ্ধরণ গতি | মিঃ / মিনিট | 0.09 ~ 0.9; 7 | |
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 1.15-11.5 | |
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 1.6-16 | |
সর্বোচ্চ। চাকা লোড | কে এন | 405 | 410 |
রেল প্রস্তাবিত | মডেল | QU100 | |
মোট মোটর শক্তি | KW | 241 | |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 33 | 34 |
কপিকল বেস দূরত্ব | ওয়াট | 14000 | |
কপিকল প্রস্থ | বি | 22800 | |
হুক সীমাবদ্ধতা বাকি | S1 | 2500 | |
ডান সীমাবদ্ধতা হুক | আছে S2 | 3500 | |
| ধারণক্ষমতা | টি | 100 + + 100 | |
বিঘত | মি | 33 | 34 |
উচ্চতা উত্তোলন | মি | 1500 + + 21000 | |
উদ্ধরণ গতি | মিঃ / মিনিট | 0.3-3-6 | |
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 2.5-25 | |
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 2-20 | |
সর্বোচ্চ। চাকা লোড | কে এন | 270 | 290 |
রেল প্রস্তাবিত | মডেল | QU80 | |
মোট মোটর শক্তি | KW | 225 | |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 33 | 34 |
কপিকল বেস দূরত্ব | ওয়াট | 12000 | |
কপিকল প্রস্থ | বি | 19038 | |
হুক সীমাবদ্ধতা বাকি | S1 | 2500 | |
ডান সীমাবদ্ধতা হুক | আছে S2 | 2500 | |
| ধারণক্ষমতা | টি | 100 | ||
বিঘত | মি | 20 | 22 | 24 |
উচ্চতা উত্তোলন | মি | 9800 + + 30000 | ||
উদ্ধরণ গতি | মিঃ / মিনিট | 0.37-3.7-6 | ||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 0.5-25 | ||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 1.4-14 | ||
সর্বোচ্চ। চাকা লোড | কে এন | 230 | 235 | 240 |
রেল প্রস্তাবিত | মডেল | QU80 | ||
মোট মোটর শক্তি | KW | 145 | ||
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 20 | 22 | 24 |
কপিকল বেস দূরত্ব | ওয়াট | 10700 | ||
কপিকল প্রস্থ | বি | 16380 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 1750 | ||
ডান সীমাবদ্ধতা হুক | আছে S2 | 1900 | ||
| ধারণক্ষমতা | টি | 130 | ||
বিঘত | মি | 20 | 22 | 24 |
উচ্চতা উত্তোলন | মি | 9800 + + 30000 | ||
উদ্ধরণ গতি | মিঃ / মিনিট | 0.37-3.7-6 | ||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 0.5-25 | ||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 1.4-14 | ||
সর্বোচ্চ। চাকা লোড | কে এন | 270 | 275 | 280 |
রেল প্রস্তাবিত | মডেল | QU80 | ||
মোট মোটর শক্তি | KW | 145 | ||
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 20 | 22 | 24 |
কপিকল বেস দূরত্ব | ওয়াট | 10700 | ||
কপিকল প্রস্থ | বি | 16180 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 1750 | ||
ডান সীমাবদ্ধতা হুক | আছে S2 | 1900 | ||
