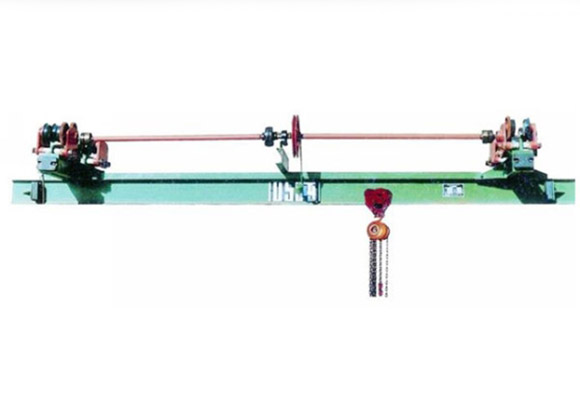

নিজে চালিত একক গের্ডার ওভারহেড কপিকল
বিবরণ

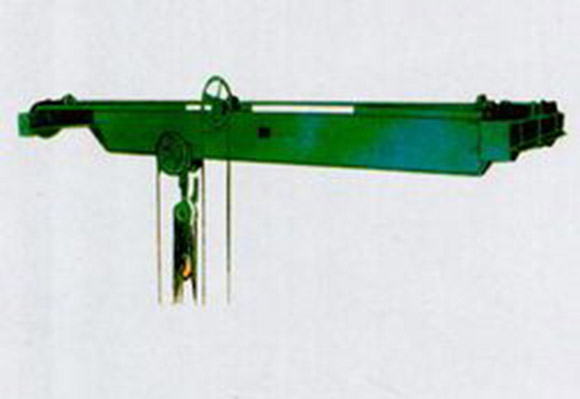

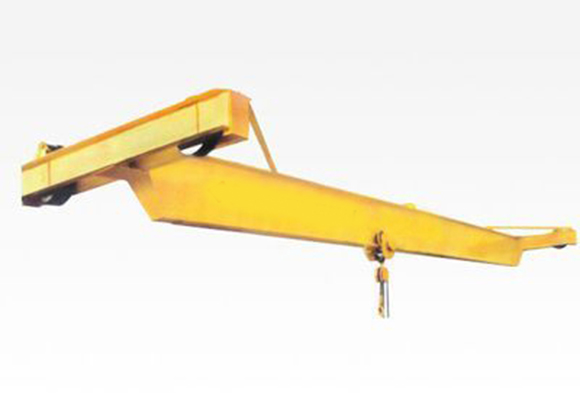

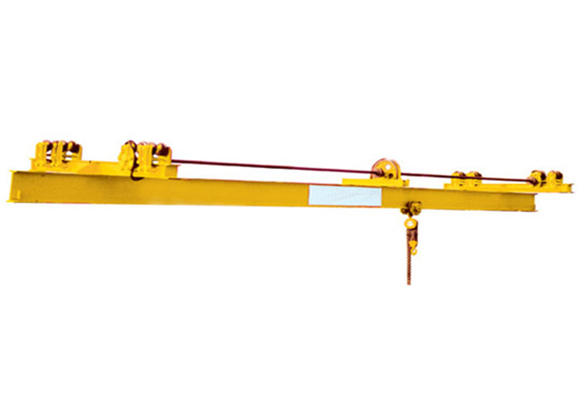

এসএল মডেল ম্যানুয়াল ড্রাইভ ওভারহেড কপিকল একক গার্ডার ম্যানুয়াল ওভারহেড কপিকল, সমস্ত গতি হাত দ্বারা ড্রাইভ হয়, এটি কোন শক্তি উৎস যে জায়গায় ব্যবহার করা হয়।
এই ওভারহেড কপিকল (সেতু কপিকল) আরও যুক্তিসঙ্গত কাঠামো এবং উচ্চ শক্তি ইস্পাত দ্বারা চিহ্নিত করা হয়, প্রধান মরীচি আই-বীম বা বক্স ফ্রেম ইস্পাত মরীচি দ্বারা তৈরি করা হয়, শেষ কারটি সি-সেকশন মরীচি দ্বারা তৈরি করা হয়।
এই ওভারহেড কপিকল (সেতু কপিকল) একটি সম্পূর্ণ সেট হিসাবে চেইন লাভার সঙ্গে একসঙ্গে ব্যবহার করা হয়।
ক্ষমতা 1 টন থেকে 10 টন 5m থেকে 14m যাও স্প্যান, কাজ গ্রেড A1-A3 হয়। কাজের তাপমাত্রা -25 থেকে +42 সেন্টিগ্রেড।
এই ওভারহেড কপিকল জ্বলন্ত, বিস্ফোরক থেকে corrosives পরিবেশে ব্যবহার করার জন্য নিষিদ্ধ করা হয়।
বিশেষ উল্লেখ
ধারণক্ষমতা | টি | 1 | |||
বিঘত | মি | 5 | 9 | 12 | 14 |
উচ্চতা উত্তোলন | মি | 3-10 | |||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 5.3 | |||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 5.0 | |||
সম্পূর্ণ ওজন | কেজি | 650 | 850 | 1090 | 1310 |
সর্বোচ্চ। চাকা লোড | কে এন | 0.65 | 0.73 | 0.81 | 0.86 |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 5 | 9 | 12 | 14 |
কপিকল শীর্ষে রেল শীর্ষ | এইচ | 520 | |||
কেন্দ্র হুক উপরে রেল শীর্ষ | H4 এ | 550 | 580 | 610 | 650 |
কপিকল বেস দূরত্ব | ওয়াট | 1200 | 1600 | ||
কপিকল প্রস্থ | বি | 1800 | 2200 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 360 | 380 | 395 | 420 |
ডান সীমাবদ্ধতা হুক | আছে S2 | ||||
ধারণক্ষমতা | টি | 2 | |||
বিঘত | মি | 5 | 9 | 12 | 14 |
উচ্চতা উত্তোলন | মি | 3-10 | |||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 5.9 | |||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 5.0 | |||
সম্পূর্ণ ওজন | কেজি | 700 | 870 | 1320 | 1550 |
সর্বোচ্চ। চাকা লোড | কে এন | 1.13 | 1.19 | 1.29 | 1.40 |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 5 | 9 | 12 | 14 |
কপিকল শীর্ষে রেল শীর্ষ | এইচ | 520 | |||
কেন্দ্র হুক উপরে রেল শীর্ষ | H4 এ | 720 | 750 | 790 | 870 |
কপিকল বেস দূরত্ব | ওয়াট | 1200 | 1600 | ||
কপিকল প্রস্থ | বি | 1800 | 2200 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 400 | 415 | 440 | 490 |
ডান সীমাবদ্ধতা হুক | আছে S2 | ||||
ধারণক্ষমতা | টি | 3 | |||
বিঘত | মি | 5 | 9 | 12 | 14 |
উচ্চতা উত্তোলন | মি | 3-10 | |||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 4.7 | |||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 5.0 | |||
সম্পূর্ণ ওজন | কেজি | 810 | 1200 | 1460 | 1800 |
সর্বোচ্চ। চাকা লোড | কে এন | 1.61 | 1.79 | 1.87 | 1.97 |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 5 | 9 | 12 | 14 |
কপিকল শীর্ষে রেল শীর্ষ | এইচ | 520 | |||
কেন্দ্র হুক উপরে রেল শীর্ষ | H4 এ | 900 | 940 | 980 | 1030 |
কপিকল বেস দূরত্ব | ওয়াট | 1200 | 1600 | ||
কপিকল প্রস্থ | বি | 1800 | 2200 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 460 | 485 | 510 | 540 |
ডান সীমাবদ্ধতা হুক | আছে S2 | ||||
ধারণক্ষমতা | টি | 5 | |||
বিঘত | মি | 5 | 9 | 12 | 14 |
উচ্চতা উত্তোলন | মি | 3-10 | |||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 4.7 | |||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 5.0 | |||
সম্পূর্ণ ওজন | কেজি | 960 | 1360 | 1730 | 2210 |
সর্বোচ্চ। চাকা লোড | কে এন | 2.5 | 2.75 | 2.86 | 3,01 |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 5 | 9 | 12 | 14 |
কপিকল শীর্ষে রেল শীর্ষ | এইচ | 600 | |||
কেন্দ্র হুক উপরে রেল শীর্ষ | H4 এ | 1210 | 1250 | 1300 | 1360 |
কপিকল বেস দূরত্ব | ওয়াট | 1200 | 1600 | ||
কপিকল প্রস্থ | বি | 1800 | 2200 | ||
হুক সীমাবদ্ধতা বাকি | S1 | 520 | 560 | 585 | 625 |
ডান সীমাবদ্ধতা হুক | আছে S2 | ||||
ধারণক্ষমতা | টি | 10 | |||
বিঘত | মি | 5 | 9 | 12 | 14 |
উচ্চতা উত্তোলন | মি | 3-10 | |||
ট্রলিবাস ভ্রমণ গতি | মিঃ / মিনিট | 4.2 | |||
কপিকল ভ্রমণ গতি | মিঃ / মিনিট | 5.0 | |||
সম্পূর্ণ ওজন | কেজি | 1420 | 1870 | 2250 | 2830 |
সর্বোচ্চ। চাকা লোড | কে এন | 4.89 | 5,29 | 5,44 | 5,65 |
প্রধান মাত্রা (মিমি) | স্প্যানের (ড) | 5 | 9 | 12 | 14 |
কপিকল শীর্ষে রেল শীর্ষ | এইচ | 720 | |||
কেন্দ্র হুক উপরে রেল শীর্ষ | H4 এ | 1390 | 1440 | 1490 | 1550 |
কপিকল বেস দূরত্ব | ওয়াট | 1800 | |||
কপিকল প্রস্থ | বি | 2600 | |||
হুক সীমাবদ্ধতা বাকি | S1 | 555 | 585 | 615 | 650 |
ডান সীমাবদ্ধতা হুক | আছে S2 | ||||
